[布线设计] {转中关村}如何屏蔽信号干扰 家庭影院布线秘籍

要想知道如何布线,首先我们就要先了解组建家庭影院都需要哪些线材。目前主要的线材包括视频线、音频线等。  视频线顾名思意是用来传输视频信号的,它用来连接媒体播放设备及显示设备。目前使用比较多的是3RCA、VGA、DVI和HDMI几种。其中,VGA与HDMI两种是投影机设备中最常用的连接线。模拟信号连接线中,3RCA是质量最好的,但较为常用的是VGA,用户可以在这两种模拟线材中选择其中一个。而高清数字信号中HDMI已经成为高清投影机的标配,因此一般的家庭影院中都会选择这种线材。

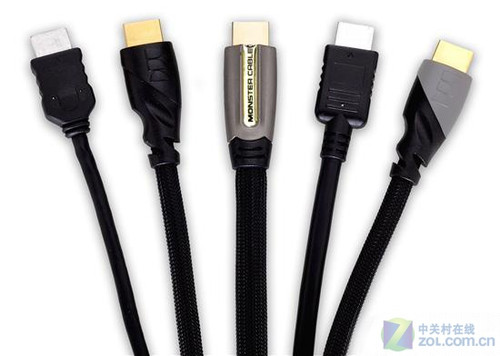

HDMI高清数字视频线
  音频线中,市场上品质较好的音响线,其制作材料主要有镀金、银、元氧铜,非金属碳量较高的以进口线为多,但其价格较为昂贵,一般的都需几百元一根。对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质,只要使用一般截面较大一点的铜芯信号线即可。对于较好的家庭影院音响器材,可以考虑使用高品质的音响线,比如在DVD视盘机和“AC-3”解码器上都有光纤输出、输入接口,如采用光纤传输线,它对音色的改善能得到较明显的作用。
  音频线经常是两根,分为左右两个声道,线的两端都是莲花头;同轴线用于传输多声道信号(杜比AC-3或者DTS信号),与音频线类似,因信号量大,接头及线都比普通音频线粗一些,一般用于连接DVD机与功放机;光纤线用于传输多声道信号(杜比AC-3或者DTS信号),用于连接DVD机与功放机。
在蓝光高清影院的布线选择
  目前,家庭影院设备已经全面进入高清时代,搭配蓝光碟机、硬盘高清播放机都是非常不错的选择。同时,1080p高清家庭影院投影机已经开始普及,万元左右就可以买到一款很不错的投影机。因此,在蓝光高清影院中,我们应该如何选择线材呢?

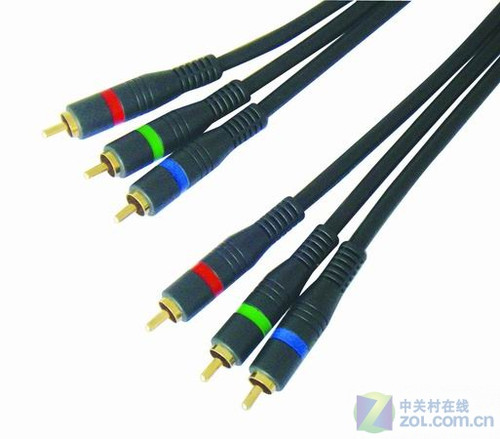

模拟信号线中效果最好的3RCA


    笔者认为,如果搭建高清影院主要预埋线材中,视频线主要选择HDMI和3RCA两种线材。HDMI可以接驳高清设备,而3RCA是目前模拟信号中最好的,因此选择这两种线材连接视频设备足以。

  在其余的视频线中,AV可选以适当选择,主要是适合一些老的设备。至于VGA和DVI(根据实际使用)作为影院来说笔者认为不需要预埋,原因是使用不多。目前的影源也都是HDMI,再加上布线费用和复杂的等问题,所以HDMI已经完全可以替代它,即使需要时,也有有HDMI转VGA或DVI的转接口,需要时后期添加很方便。
不同类型影院的布线
  影院布线要根据实际环境来设计,目前在家中组建影院主要包括客厅影院、独立影音室。独立影院因为声学设计,在墙面和地板里都有足够的空间来走线,所以走线和灵活。但结合国内情况,组建客厅影院的用户较多,但是客厅影院布线也是最复杂的。

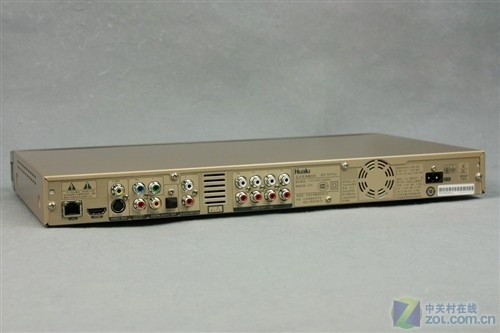

蓝光播放机上的主要接口是HDMI和3RCA
  客厅本身装修设计的原因,一般不会做全吊顶设计;底板又分为复合底板(底板下面没有龙骨)和实木底板(有龙骨的,这样可以很方便布线)。所以布线方案:走地板布线,走地板的布线一种是我说的底板下没有龙骨的那种,需要做专门的线槽走,另一种是有龙骨的,这样就更方便走,也省了一部分费用;2:特殊情况下可以考虑走墙面底部,沿墙走,这样走线的好处是可以便于日后线材升级更换,坏处是影响美观,但是在这种情况下,如果有美观的走线槽配合家居装修风格的话,不但不影响美观也能起到一定的装饰作用。
  在这些环境下布线,需要注意的是:1、尽量以设备到设备最短的原则;2、线材弯度尽量不要超过90度;3、音视频线千万不要与电源一块走线;4、预埋线材,两端最好各预留50cm;5、客厅布线一定要兼顾美观,原则是线材两头都直接接入设备,但是为了实际的应用和美观,必要时墙面需要加音视频面板;6、材先要算好长度,切忌中途接线。
注意线材互相干扰
  在影音室,干扰主要来源于动力电源220v引入的干扰,所以这部分就从影音室电源布线说起:
  一、原则是影音室动力电源最好直接从电源配线箱直接引入,不要从其他居室引入,因为家庭中的冰箱空调等大功率的家用电器在使用和启动时都会产生一定电源杂波;
  二、切忌电源线与音视频线不要一起走线,尽量相互远离
  三、最好能增加一台电源滤波器,滤除市电中的杂质和噪声,尤其是客厅影院的那种方案,更需要;(电源滤波器:有那种带插座式的)
